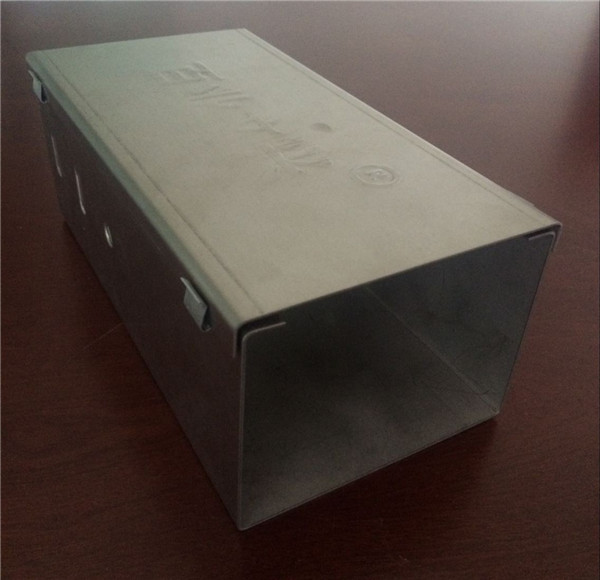

一，電纜橋架的安裝規范和注意事項：
1、電纜橋架托盤層次的排列，按自上而下的順序是：
計算機電纜托盤，屏蔽電纜托盤，一般控制電纜托盤，低壓動力和照明電纜托盤，高壓電纜托盤。同一托盤中，如果必須放兩種不同用途的電纜，則應在托盤中間用隔板隔離并加蓋板。
2、為了便于維護和安裝，同一層托盤總寬度不宜超過2m,托盤的層間距離一般為300real。
3、電纜橋架托盤側面距墻面為50---lOOmm，水平相鄰托盤邊距為50mra。
4、電纜橋架垂直托盤底面距墻、柱為25—50mm；托盤頂部到天花板，橫梁和其它障礙物的底部的距離要大于150mm。托盤的底部距離電氣裝置的頂部如果小于450mm時，須在托盤底部設置不燃性隔板。
5、電纜托盤支架間跨距一般小于3m，實際工程多采用l 5m或2m。通常采用膨脹螺栓固定支架托臂和立柱。固定位置和強度通過計算決定。為了防止鉆孔時鉆到鋼筋，可預先用鋼筋探測儀檢查。要盡可能避開主筋。
對于在電纜溝或電纜隧道內使用托架的場所，應盡量采用預埋件，不能使用膨脹螺栓。預埋件一般采用厚8—16mm，寬80---200ram的扁鋼，托臂則直接焊接在扁鋼上。
6，電纜橋架安裝路徑選擇應盡量避開可能產生高溫的工藝設備或高溫管道；必要時需添加隔熱擋板。
7、一般采用交聯電纜和全塑電纜情況下。施工時在托盤的直線部分應用滾柱；而在轉彎處或適當位置用則滾輪輔助放線以減小電纜與托盤之間的摩擦，起到保護電纜外皮的作用。電纜從主托架引至用電設備時，宜選用窄托盤或鋼管以支托保護。
8、電纜橋架托盤內的電纜用夾具或尼龍綁帶固定。固定間距為l．5—3m，同一動力回路的大截面單芯電纜，最好擺成品字形固定。不能用鐵夾子綁扎單芯電纜，以免產生渦流引起高溫損壞絕緣。
9、電纜橋架在通過耐火隔墻或擋板孔洞部位時，應對該段電纜作防火處理。例如刷防涂料或用填充耐火材料的金屬殼體密封這段橋架。為防雨水浸蝕，進出建筑物墻壁，從里往外一般作1／100的防水坡度。
10、為保證電氣線路安全運行，電纜橋架系統應良好接地。具體有兩種做法；一種是將金屬橋架各段用多股鋼絞線連成一體再接地；另一種是沿橋架全長單獨設接零干線或接地干線，每段托盤至少有一點與它可靠連接。引至電氣設備的接零或接地支線。
