目前建筑電氣工程施工中存在的主要問題：專業工程承發包較混亂。材料市場混亂，產品質量差。施工現場安裝專業人員配備嚴重不足。設計變更與現場施工不同步；圖紙審核、方案策劃不深入。施工工序混亂，搶工現象很普遍。資料歸檔不齊全，填寫不規范。那么我們更加需要一些優質較好的做法供施工人員參考實施，下面給大家介紹電纜橋架安裝規范完整版做法和優質做法：

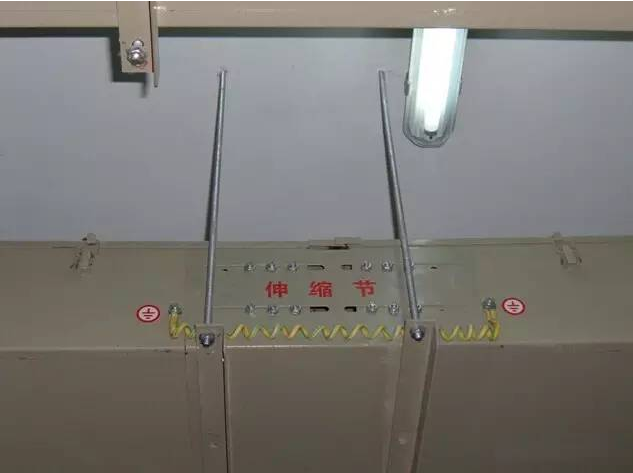

伸縮節做法規范，標識清晰

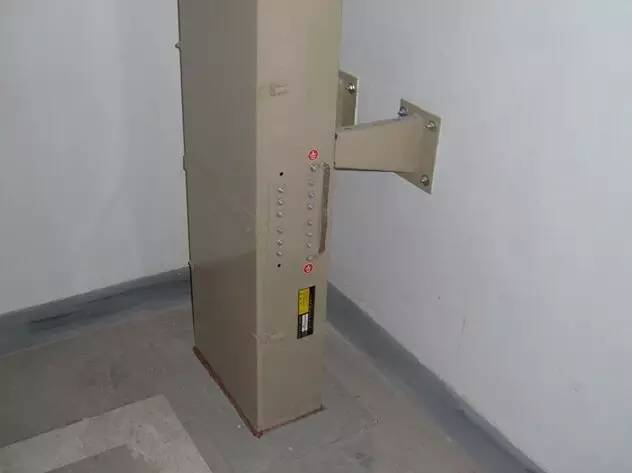

橋架防火封堵施工規范

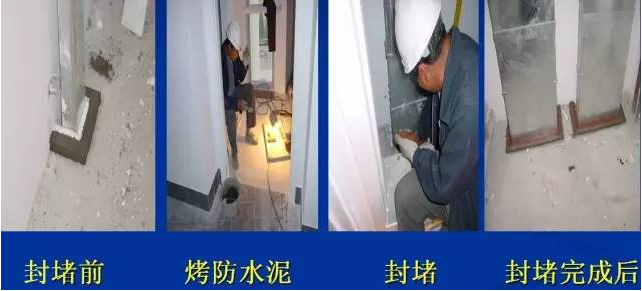

電纜橋架穿樓板處防火泥封堵的施工過程

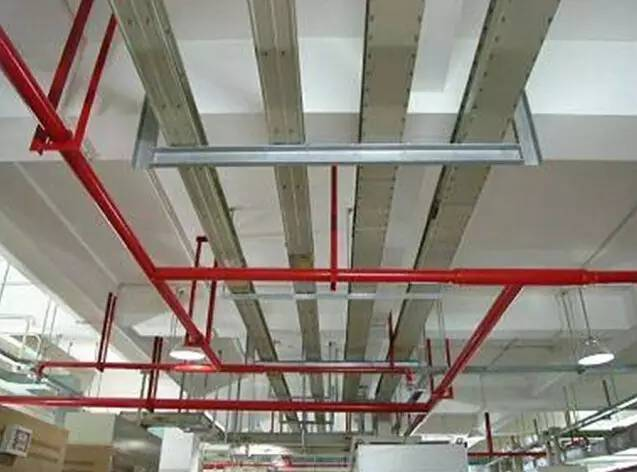

電纜橋架排列整齊，共用支架固定可靠

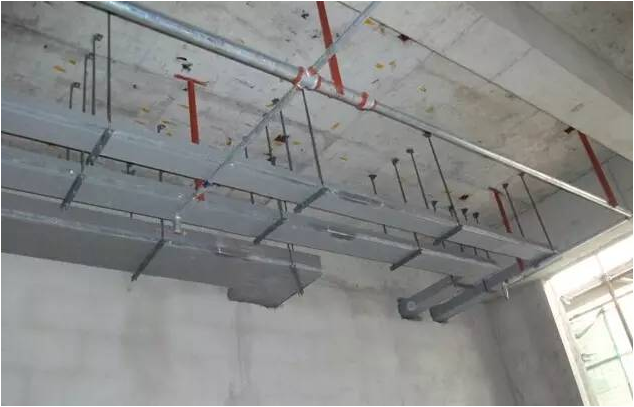

吊架排布均勻整齊，橫擔水平有序，橋架走向平直

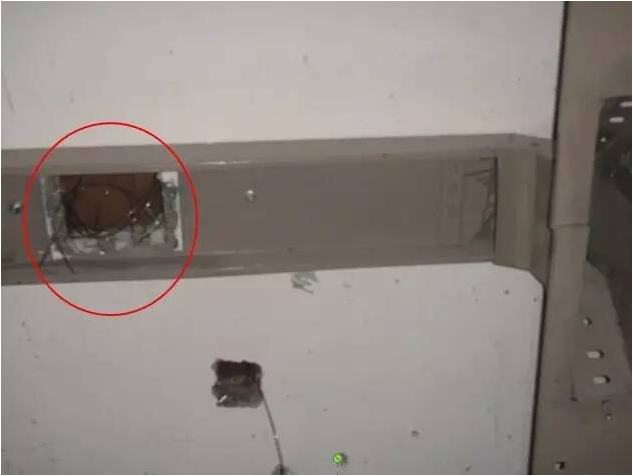

采用墻內預留接線盒，橋架過渡至主橋架的做法，避免了電井內裸線及軟管施工不到位的弊病
常見錯誤做法：

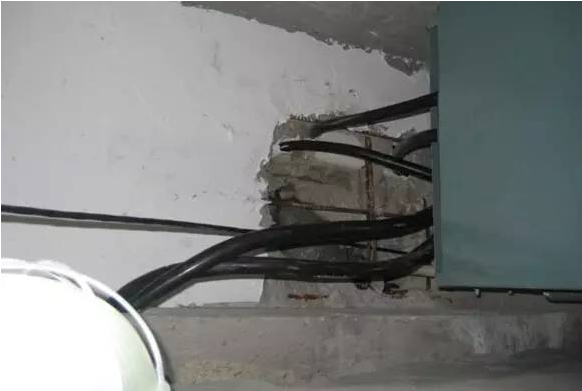

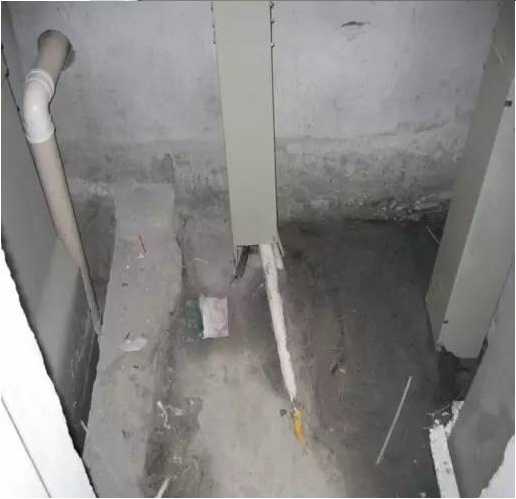

電纜進出橋架未配管敷設

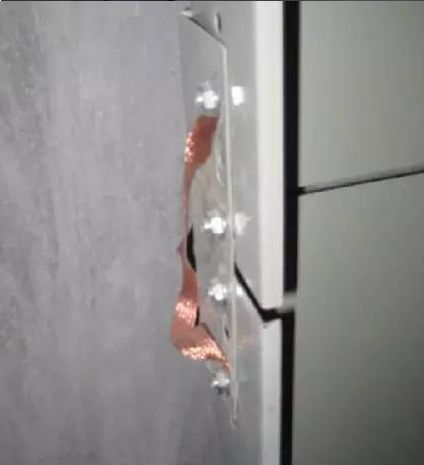

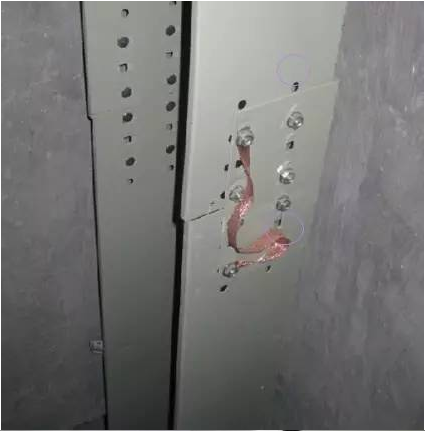

橋架接地跨接位置不對，且噴塑或烤漆橋架安裝接地專用線未設專用碟性墊片

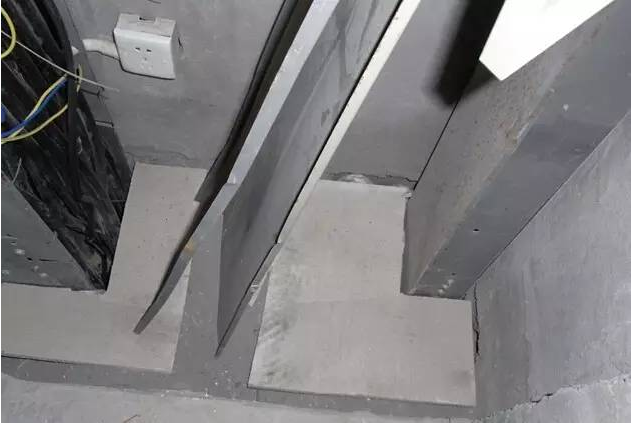

電井防火板未固定，防火封堵不完善

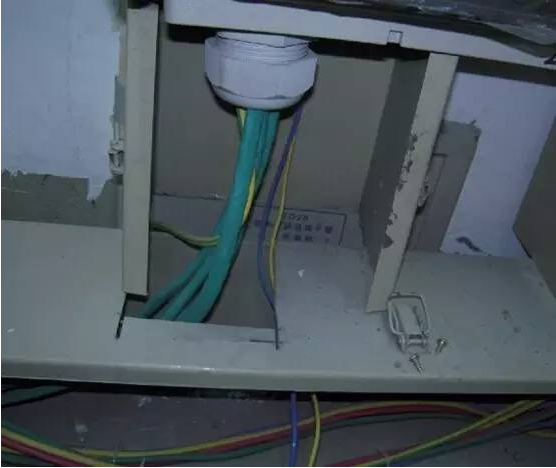

橋架隨意開洞，未使用標準配件

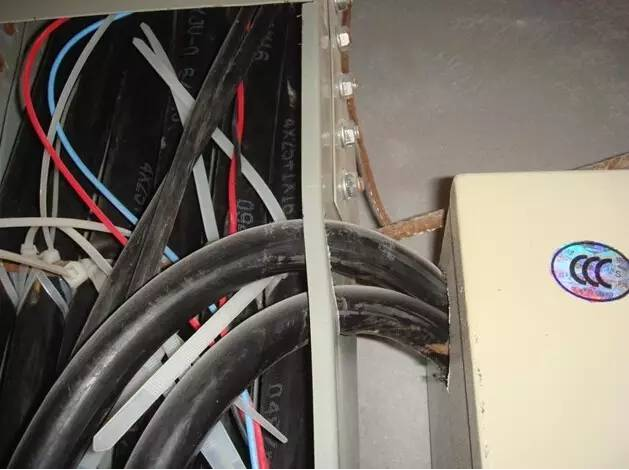

橋架與配電箱連接不規范

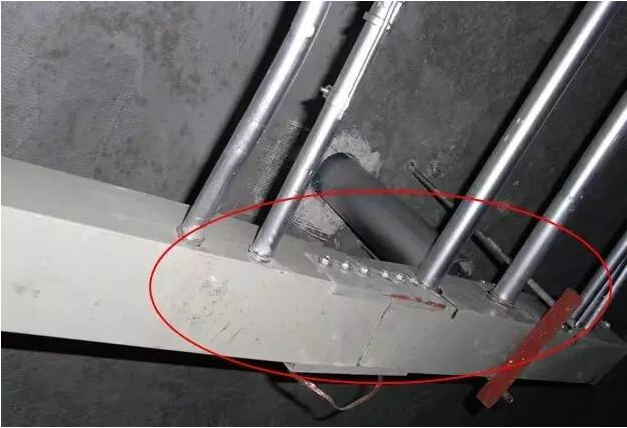

管進橋架未進行接地跨接

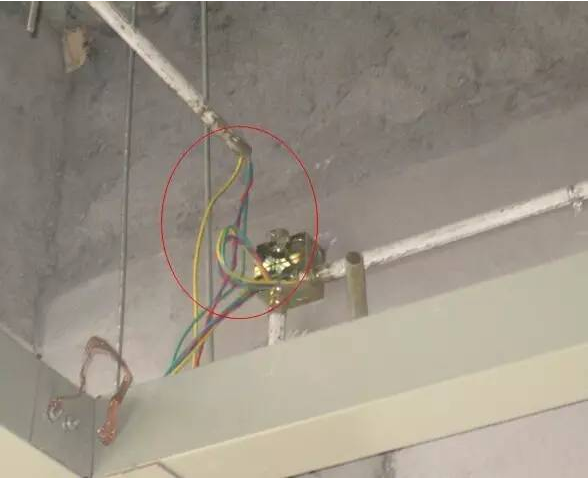

線管不到位

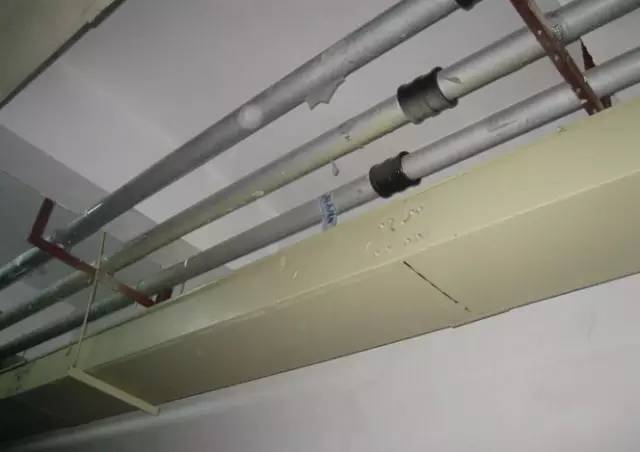

橋架處于水管接口下方
橋架、管道穿防火卷簾門
電纜橋架安裝應注意以下幾點：
1、金屬電纜橋架及其支架和引入引出的金屬電纜導管必須可靠接地。
<1>金屬電纜橋架及其支架全長應不少于2處與接地或接零干線連接；
<2>非鍍鋅電纜橋架間連接板的兩端需做跨接地線，跨接線截面不小于4mm2。
<3>鍍鋅橋架連接板兩端不需跨接地線，但連接板兩端不少于2個有防松螺帽或防松墊圈的連接固定螺栓。
2、應急配電線路與正常配電線路應分槽敷設；雙電源供電的兩個電源回路不宜同槽敷設。
3、強電與弱電應分槽敷設。弱電中的不同系統宜分槽敷設，消防、綜合布線等弱電線路應分槽敷設。
4、電纜橋架經過建筑物的變形縫時應采取補償措施；穿過防火墻及防火樓板時線槽、橋架內外應采取防火封堵措施。
5、橋架與支架間應采用螺栓固定，且螺母位于橋架外側。
6、電纜橋架的連接必須符合產品技術文件規定，垂直敷設時，應在通過樓板處采用附件支撐，層高超過3.5m和母線末端懸空時應加支架橫向固定。
