一，用橋架的高度乘0.4也不好咋說！100公分的橋架15公分高就切6公分和40。

橋架彎頭的制作方法視頻

二，橋架彎頭的制作方法：

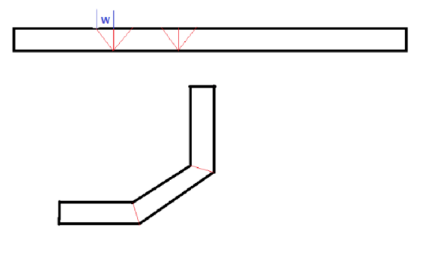

1. 制作45+45度的平90度彎：取橋架高度乘以0.4所得值W、在需要處畫出中線后往兩邊分別量出W成三角型、然后切割所要切的線、彎曲即成。

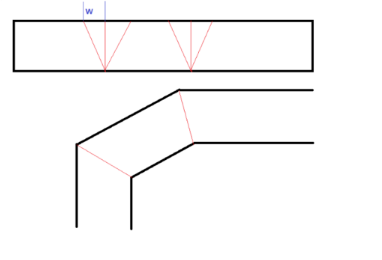

2. 制作45+45度的立90度彎：取橋架寬度乘以0.4所得值W、在需要處畫出中線后往兩邊分別量出W成三角型、然后切割所要切的線、彎曲即成。

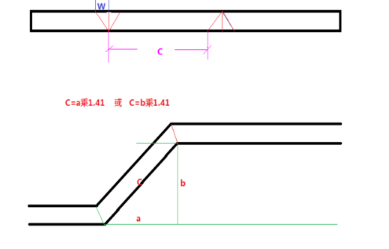

3. 兩個45度鴨脖彎：制作時取角相反、量出兩托臂的高，用高乘以1.41的值就是斜邊；斜邊就是在直橋架上兩角點的距離。（要注意尺子的一邊在45度角的頂端、尺子的另一端在45度三角形底邊靠所量的角點）。
橋架彎頭制作方法3

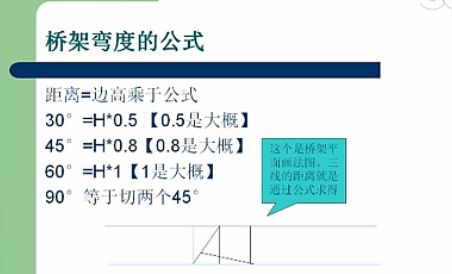

橋架制作計算公式：

以上的1.41的來源：根據勾股定律：c²=a²+b² 等腰直角三角形中 a=b 那么根據勾股定律所得c²=2a² 或c²=2b² 所以 : C=√2 √2=1.414 實際應用時大約取1.41就行了。本人經驗切割取角時要保留三角形的一邊不要切割，留作折彎后打螺絲。在施工中為了保證電纜不受訓壞、保證宏觀工藝、橋架轉彎要流暢、盡量不出現死直角，要用兩個45度來完成一個90度彎。

施工環境允許現場加工制作彎頭的情況下可以采用以上橋架計算方法，如果你不懂得制作可以考慮向供應商采購成品的橋架彎頭，畢竟廠家制作出來的成品彎頭質量會穩固點，看下橋架廠家是怎么計算橋架彎頭價格的：橋架彎頭計算口訣

推薦你看：橋架爬坡彎現場制作（附視頻）、橋架彎頭15度計算方法
