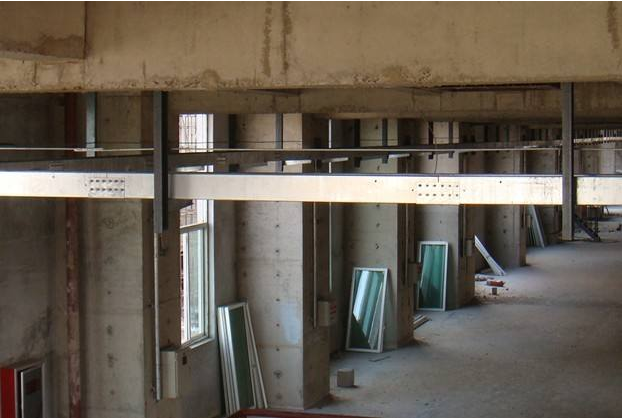

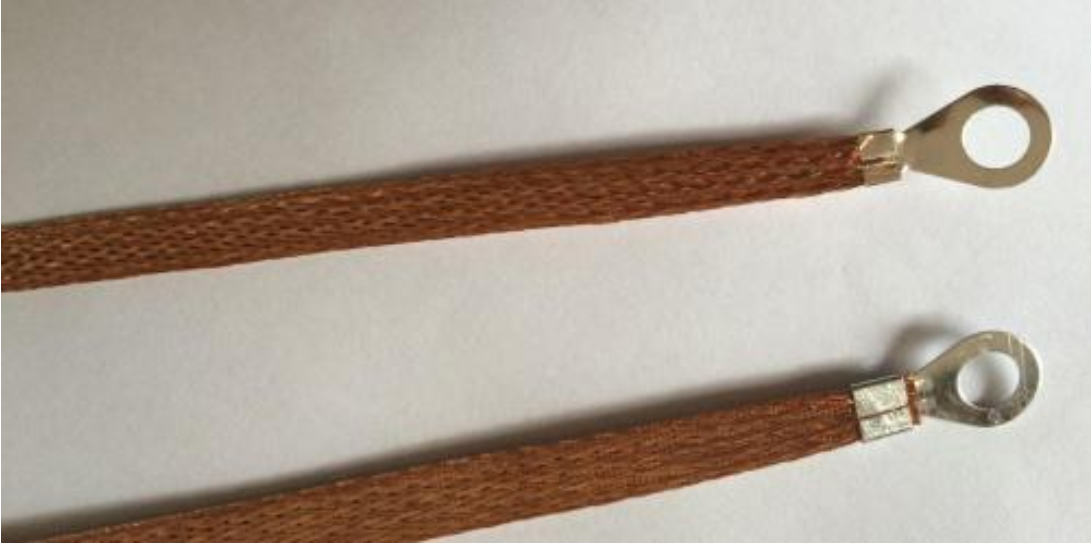

為保證電氣線路的安全運行，電纜橋架系統(tǒng)應良好接地。具體有兩種做法：一種是將金屬橋架各段用多股鋼絞線連成一體再接地；另一種是沿橋架全長單獨設接零干線或接地干線，每段橋架至少有一點與它可靠連接引至電氣設備的接零或接地支線。這就要用到接地線也就是銅編織線。
施工案例：
圖紙上從地下室引到每個電井一條扁鋼，橋架是不是直接跟這根扁鋼焊接到一起就可以了？
首先要確定你的橋架是用于強電還是弱電，強電要先做跨接地（即橋架間要用接地線連接，方法見電氣安裝手冊），帶鍍鋅層、烤漆層類的橋架要經(jīng)過處理后，然后可以使用接地專用線（扁鐵）纜壓接接、焊接即可。弱電建設、設計單位特殊要求不要求接地。
規(guī)范的做法是：橋架的起、止端都應用25平方mm的黃綠雙色銅線或4號扁鋼與接地裝置可靠連接。
按照你的圖紙，是跟扁鋼直接焊接的。
引下線連接,只要電井中有能找到的引下線都可以的，我看了你別的問題，你是做預算的吧。其實直接用扁鋼焊接在橋架上要難操作，因為扁鋼是硬的，而先軟銅線（黃綠雙線）用螺栓連接橋架，再把軟銅線連接扁鋼或引下線（接地裝置）時操作上要簡單些。你預算時應該按能到達接地目的的最低造價算。
